ZHZF-300A
- 產品說明：我公司專業生產3D汽車四輪定位，以下產品只是其中一款軟件，公司共有六項軟件供公司四個系列產品的生產和銷售及經營。此款軟件為多國語言版本，只是首面以中英文顯示，選取語言選項后就顯示各國語言版本。具體詳見產品說明書，及產品指導應用，出貨時將附上相關資料。專供出口各國的軟件。
- 產品名稱:珠海戰峰(ZHZF)系列3D四輪定位儀
- 型號：3D ZHZF-300A
- 3D汽車四輪定位儀:正版WIN8-32位操作系統,中英文多國語言版本顯示.
- 產地：中國-珠海
- 注冊商標：富仕達（ZHZF）
- 軟件注冊專利證以及軟件界面如下：

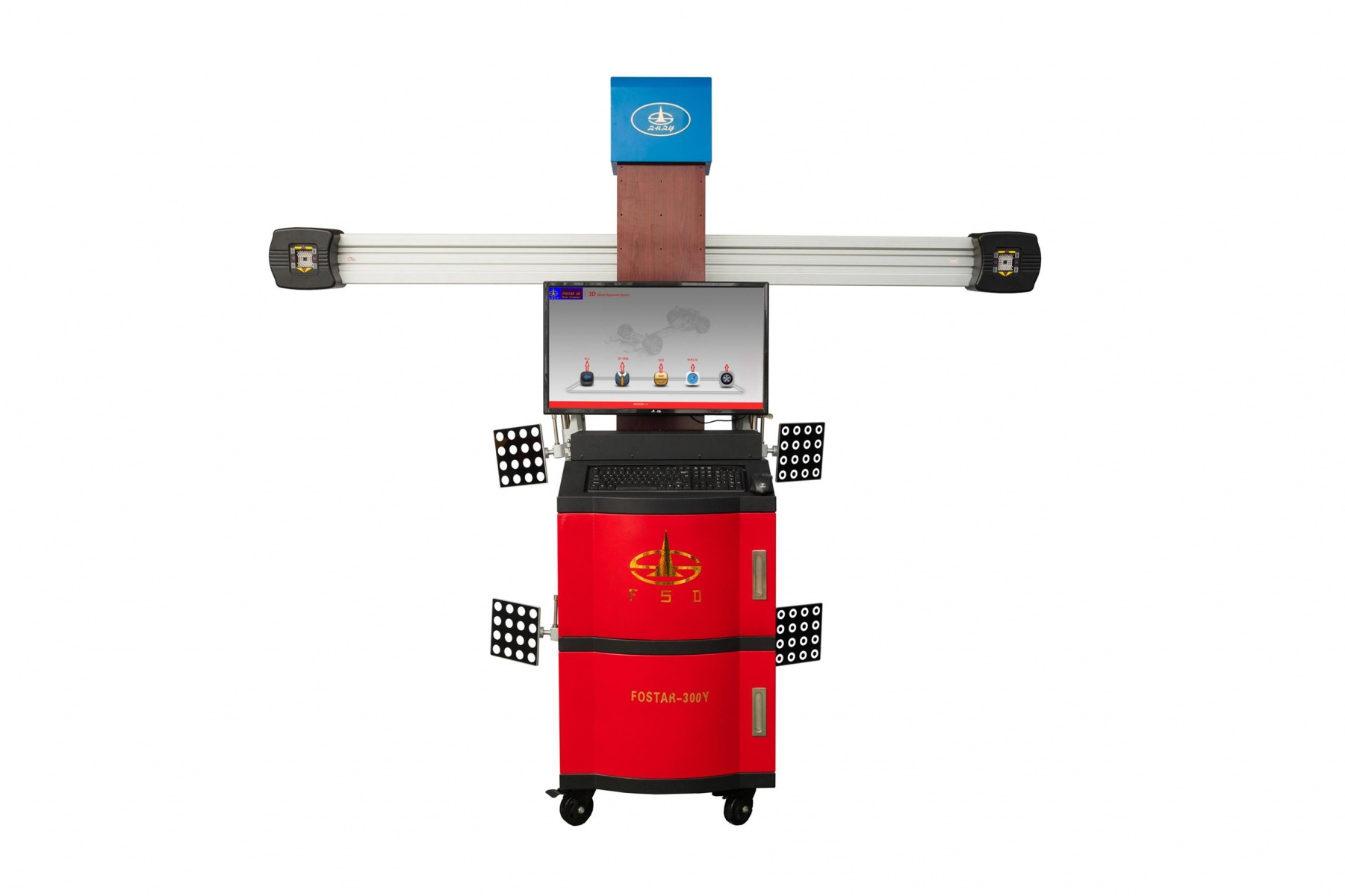

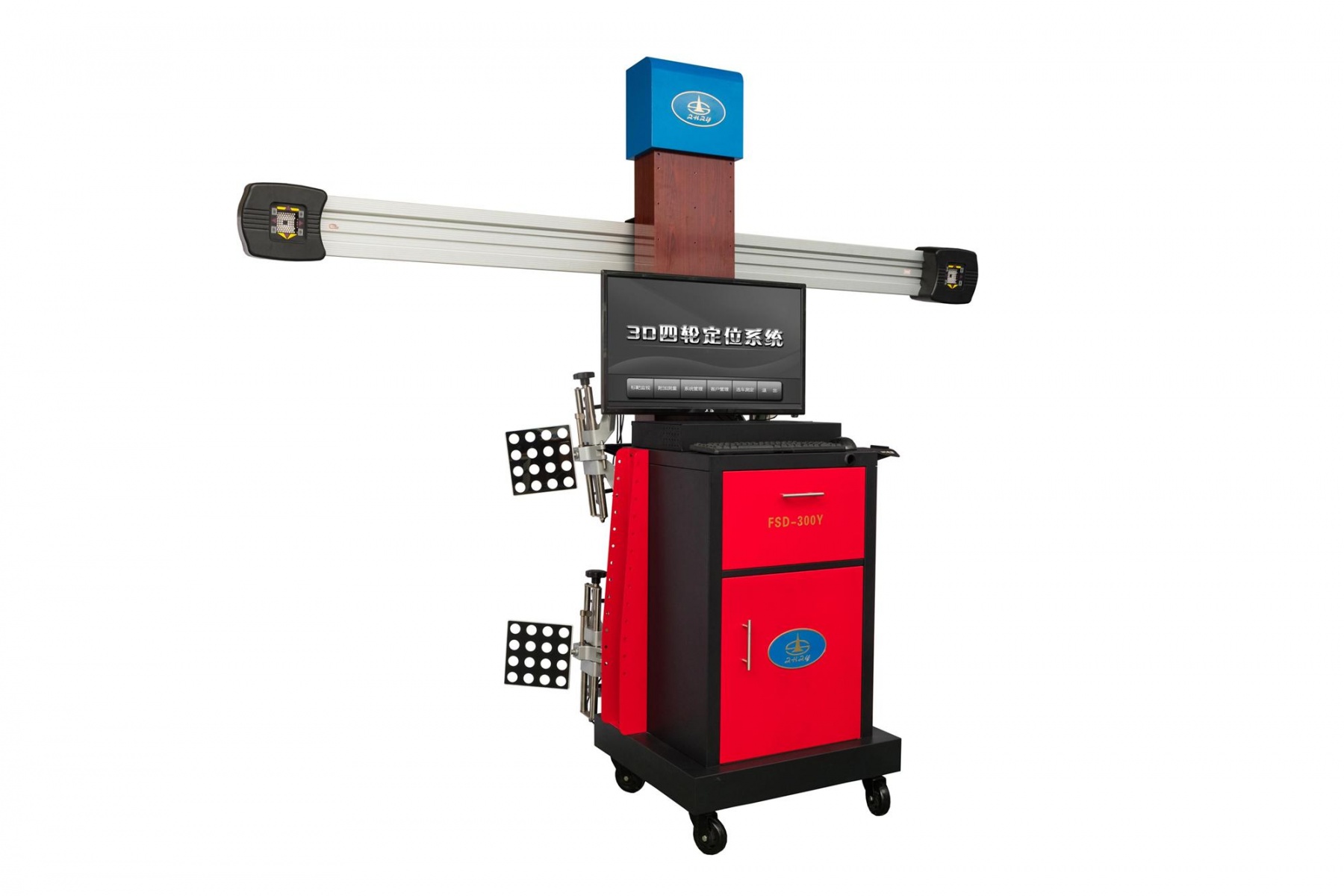

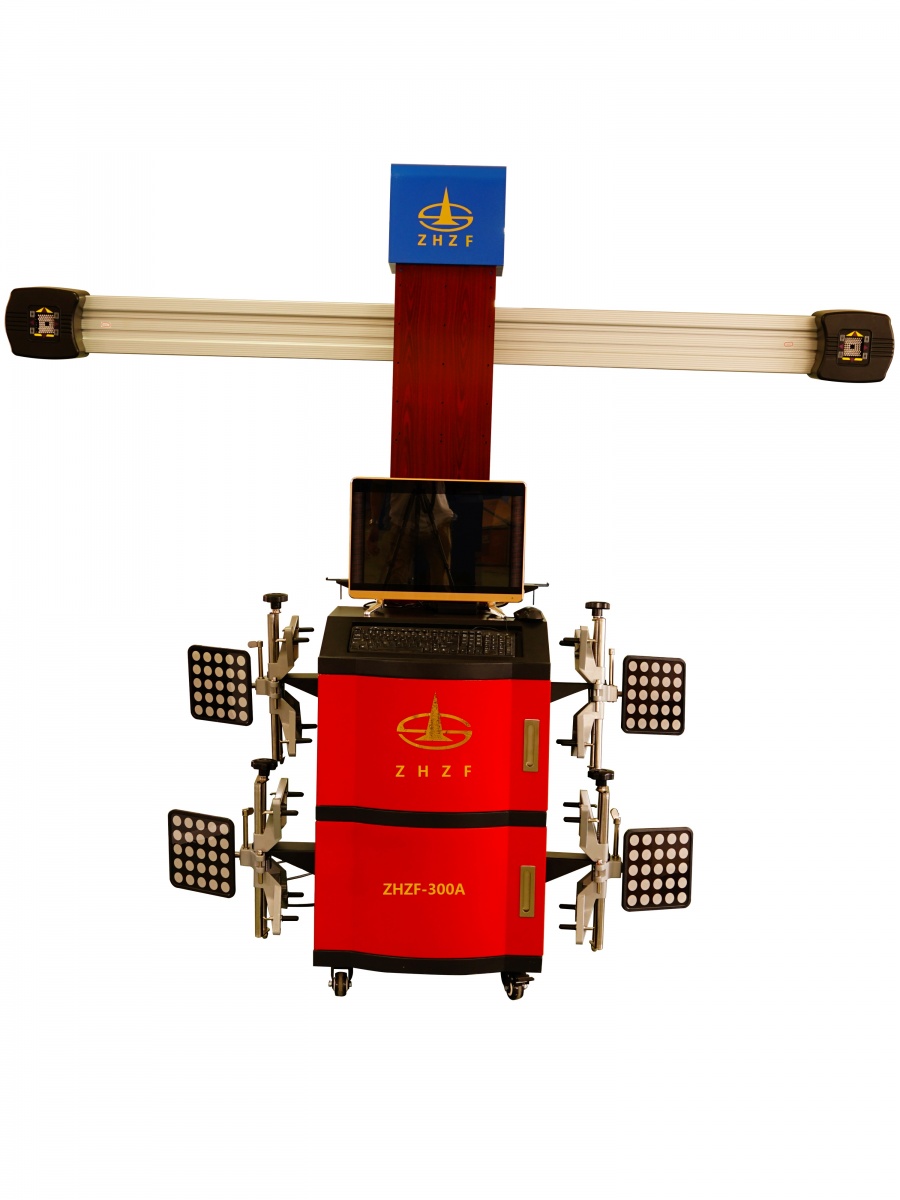

- ，產品外觀圖片如下：
- （主色有紅、藍）
- 產品結構特點：采用正版WIN8-32位操作系統,簡單易學,四反射面板采用四板一樣圖案,并具有可互換性,不分前后左右,出廠前標定后可任意互換,機柜采用可移動式機箱，立柱采用高強度鋁合金材料四毫米方通研制,表面氧化成紅木家具色,四點夾具很方便吊掛在立柱二側面,立柱方便安裝時調高低固定一定高度；相機采用索尼進口相機500萬像素鏡頭系統，處理圖片速度30張/秒，反光板殼體采用航空航天鋁合金材料制做，動態視覺算法技術，軟件操作簡便，快速讀取數據；三維動態顯示圖像操作指引指導操作；滾動補償，量短微距離推車，軸距差、輪距差、檢測數據精確，標板實時監控，標準四點夾具可檢查10-23寸輪輞，設備維護保養簡單，無需定期標定；鋁合金轉角盤方便檢查方向基參數及前輪前束傾角等參數；超強數據庫，免費一年更新數據庫文件一次；產品經ISO質量體系及歐盟CE安全認證。
- 產品主要檢測技術參數如下：
-
| 定位參數 |
精度(中心值) |
精度范圍 |
最大測量范圍 |
| 顯示精度及測量精度 |
±0.01°/0.01mm |
測量重復精度±0.01°或0.01mm |
| 前束 |
±0.015° |
±0.01° |
±30° |
| 傾角 |
±0.025° |
±0.01° |
±30° |
| 主銷后傾角 |
±0.025° |
±0.01° |
±15° |
| 主銷內傾角 |
±0.025° |
±0.01° |
±20° |
| 推力角 |
±0.015° |
±0.01° |
±6° |
| 最大轉向角 |
±0.015° |
±0.01° |
±30° |
| 退縮角 |
±0.015° |
±0.01° |
±6° |
| 輪距 |
±0.25cm |
±0.01° |
3000mm |
| 軸距 |
±0.25cm |
±0.01° |
8000mm |
| 對角錢 |
±2mm |
±0.3cm |
12000mm |
| 滾協半徑 |
±2mm |
±0.3cm |
700mm |
3.標準配套件如下：
| 產品配套件名稱 |
配套件數量 |
產品配套件名稱 |
配套件數量 |
備注 |
| 鋁合金梁總成 |
1 |
機柜、立柱總成 |
1 |
|
| 鋁合金轉角盤 |
2 |
四點夾具、標板 |
4 |
|
| 方向固定支架 |
1 |
前后輪止動塊 |
4 |
|
| 電腦主機 |
1 |
顯示器 |
1 |
18.5寸 |
| 健盤、鼠標 |
1 |
全機線束 |
1 |
|
| 梁總成聯接架 |
1 |
立柱座 |
1 |
|
| 立柱帽 |
1 |
夾具掛架 |
4 |
|
3.產品主要特點
0.1）．相機反應速度快，低溫性能及好，可在零下30度左右低溫工作，推車時間只需３Ｓ,相機速度為每秒30張相片速度．
0.2）．反光板超視距，可在12米左右范圍內尋找目標，可以做加長車輛檢測；
0.3）．測量精度在行業一流；
0.4）．軟件支持多種反光圖案；
0.5）．產品經ＩＳＯ質量體系認證及出口歐盟ＣＥ認證；
0.6）．關健件反光板,相機罩采用ABS模具化生產,保證品質．
0.7）．電腦附3D操作視屏，操作簡單方便。具有自行安裝及操作指南功能。
0.8）．軟件操作簡單，使用方便．直觀３Ｄ顯示．
0.9）．全國聯保，遠程服務制度．
10.）．全國各地均設有售后服務網點，技術遠程支持．
11.）．產品定期回訪制度．不斷創新，一年一次數據免費更新數據包．
12）．產品專為地溝式設計有下顯示器方便觀查數據。
13）．廠家免費培訓工作人員．
14）．動態計算車身參數，不受舉升機不平度影響．
15）．自動計算車身參數及滾動性補償車身參數．
16）．軟件直觀反應四輪的車況及需要解決處理的修理問題．
